M.2

-

各種増設に欠かせないコンパクトな拡張端子

　PCに拡張カードを増設する際の端子規格。エム・ドット・ツーと読む。Wi-Fi、Bluetooth、SSDなどをカードモジュールで拡張するために使われるパソコン内基板上の拡張用端子。

　PCI ExpressとSATAの両方をサポート、より高速なNVM Expressに対応しているため、高速SSDの装備には欠かせない存在になっている。通常のPCIeスロットに比べ、コンパクトなのに4レーンをサポートし本体の小型化に貢献している。ノートパソコン内部でも各種拡張基板の増設のために使われている。

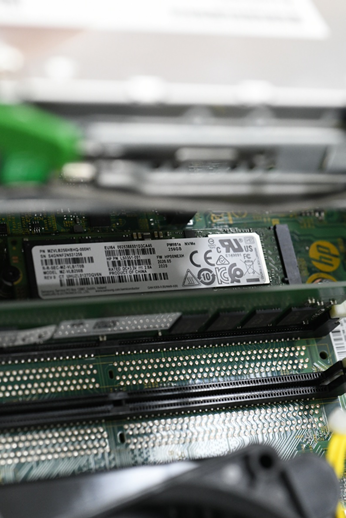

デスクトップパソコン内部のM.2端子に装着されたSSD。白いラベルに256GBの容量であることが記載されている。
